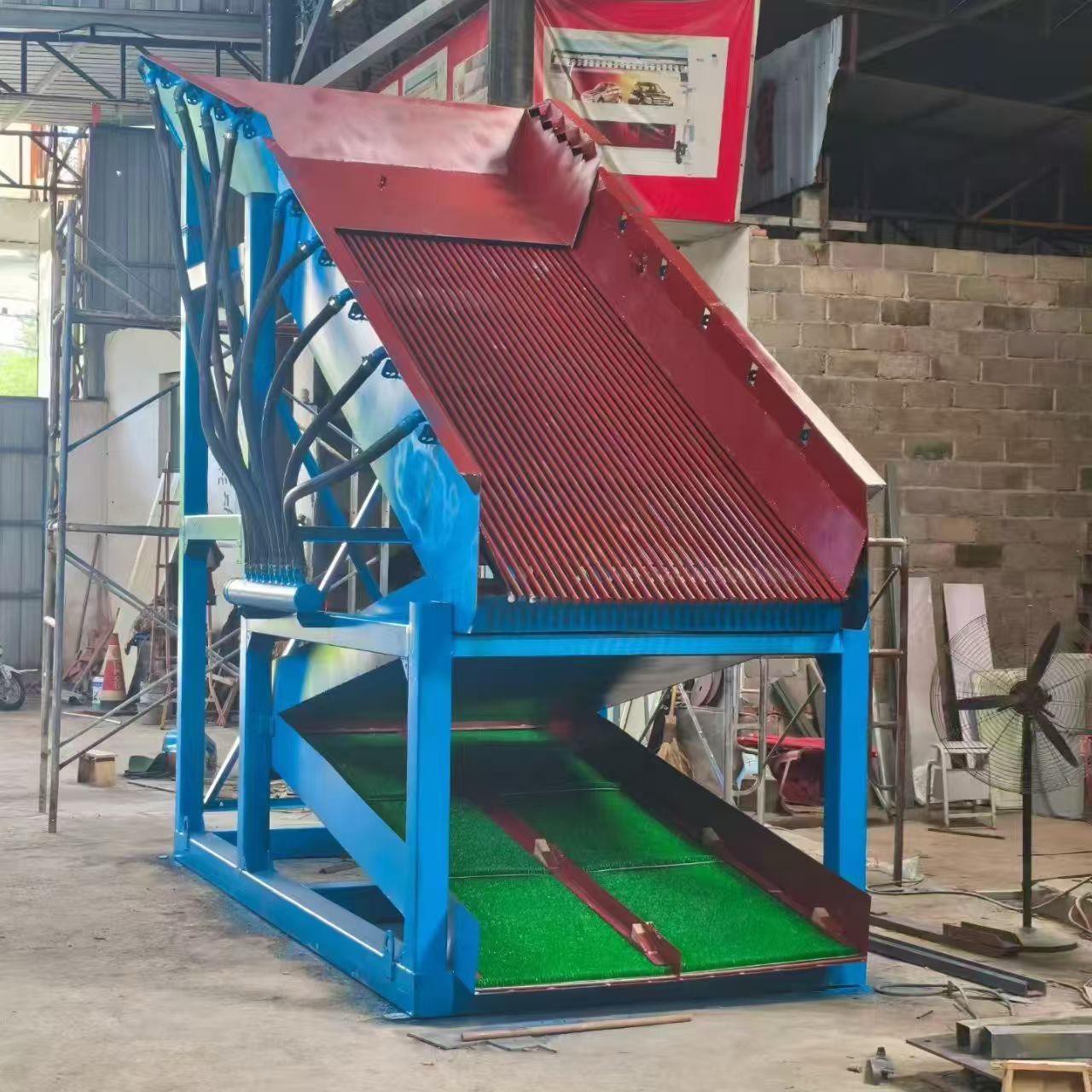

Pantalla de pantalla inclinada plegada Pantalla vibradora i caixa de resclosa per a or al·luvial
Pantalla de resclosa inclinada plegable: aquest és un dispositiu mòbil de processament de minerals que combina la separació de cribratge i la gravetat (caixa de resclosa) amb un marc plegable. S'utilitza àmpliament en explotacions-descobertes i fluvials de mines d'or i estany de placer. Els seus avantatges principals són la ràpida reubicació, la prevenció de l'aglomeració i l'alta taxa de recuperació.
Principi de funcionament:
* Cribratge i classificació: -sorres i graves d'or/mineral entren des de l'extrem d'alimentació. La superfície de pantalla inclinada separa primer graves grans i impureses; un sistema de polvorització neteja simultàniament els fangs.
* Separació i enriquiment per gravetat: el purín de mineral fi flueix a una caixa de resclosa llarga/en forma de Z-revestida amb farciment (com ara gespa adhesiva-daurada o plaques ondulades); Sota l'acció del flux d'aigua i una lleugera agitació/vibració, els minerals pesats (or, estany, etc.) s'assenten i romanen, mentre que els llots de mineral lleuger i els residus són enduts pel flux d'aigua.
Estructura plegable: el cos de la pantalla, la caixa de la resclosa i el suport es poden plegar per la meitat o en seccions, requerint un desmuntatge mínim i reduint significativament el volum de càrrega i transport, el que el fa adequat per a projectes de mineria de col·locació amb canvis freqüents de lloc.
Estructura bàsica
Marc plegable: connexions articulades i cargolades, muntatge-lliure de-soldadura al lloc, facilitant la càrrega del contenidor; generalment doble-cara/plegament al mig.
Superfície de pantalla inclinada: reixa d'acer rodona/pantalla de poliuretà, espai ajustable de 10 a 15 mm; alguns models inclouen un motor vibrant per a l'anti-obstrucció.
Sistema de clubbing: pendent ajustable (normalment 4-8 graus), folrat amb taulers de palla/quadrícula unides per millorar la separació de la gravetat; es poden empalmar múltiples seccions per a l'extensió.
Dispositiu de polvorització: mànegues d'aigua-plegables d'alta pressió als dos costats per a un esbandit uniforme i una millor dissociació.
Mecanisme d'accionament/agitació: un petit motor impulsa una lleugera agitació de la placa base per evitar la compactació dels sediments i augmentar la taxa de recuperació a aproximadament un 90% (significativament superior al 30% dels canals fixos tradicionals).
Models i paràmetres principals (utilitzats habitualment per a Placer Gold)
Taula: Model|Capacitat de processament|Pes|Dimensions (desplegada/plegada)
1020 Tipus|45–50 t/h|Aproximadament . 1.2 t|Apte per a llocs petits i remolcs lleugers
1530 Tipus|50 m³/h|Aproximadament . 2 t|Longitud desplegada 5 m +, pot cabre en un contenidor de 20 peus després de plegar
Avantatges i escenaris aplicables
Mobilitat superior: mida compacta després de plegar, reubicació ràpida per carretera / distància curta, especialment indicada per a canals fluvials, mines de col·locació estacionals i petites mines;
Alta eficiència i baix consum: agitació anti-aglomeració, alta taxa de recuperació; potència majoritàriament entre 1,5-3 kW, baix consum d'energia;
Fàcil operació i manteniment: no cal cap equip professional, -muntatge de cargols al lloc, fàcil substitució de polvoritzadors, pantalles i juntes;
Aplicacions: desbast/enriquiment de mines d'or de placer, estany de placer, platí de placer i mines de placer costaners; també apte per al reciclatge de residus.
Punts de selecció i ús
Mida i pendent de la pantalla: la mida de la pantalla s'ha de determinar en funció de la mida de la partícula de mineral (de 10 a 20 mm és habitual); la inclinació recomanada del canal és de 4 a 6 graus per evitar que les partícules d'or es rentin.
Material: el marc ha de ser d'acer{0}}resistent a la corrosió; la pantalla ha de ser d'acer rodó/poliuretà -resistent al desgast; el revestiment del canal hauria de ser preferiblement una combinació de goma-resistent al desgast i palla-adhesiva daurada.
Subministrament d'aigua i protecció del medi ambient: es requereix una font d'aigua estable; els residus s'han de tractar per sedimentació per evitar la contaminació dels rius.
Transport i fixació: després del plegat, les frontisses s'han de bloquejar per evitar sacsejades i danys a l'estructura durant el transport.
Consells addicionals
Sovint s'utilitza juntament amb una pantalla de tambor/alimentador vibratori per formar una línia mòbil de processament de minerals; per millorar encara més la taxa de recuperació, es pot connectar una taula de centrifugació/agitació a l'extrem del canal per a una selecció fina.
